Az elektromos motorok egyre mindenütt jelennek meg. A feltörekvő alkalmazások, például az EV -k iránti kereslet felrobban. Néhány előrejelzés szerint a piaci érték 2027 -re 186 milliárd dollárra növekszik, szemben a mai 134 milliárd dollárral.
Az összes motor elkészítéséhez azonban kefe nélküli DC elektromos motor (BLDC) kanyargós gépeket igényel. De mi azok, pontosan?
Meg fogod tudni. Ez a cikk azt tárgyalja, hogy mi a BLDC kanyargós gépek, a szerkezetük rövid áttekintése, a rendelkezésre álló motoros tekercses gépek típusai és néhány olyan iparág, amelyek általában a BLDC Motort használjákkanyargós gépek.
Ahogy a neve is sugallja, a BLDC motoros tekercses gép egy olyan berendezés, amely a kefe nélküli egyenáramú motorok tekercseit csomagolja, egy olyan elektromos motor típusát, amely nem használja a megbízhatóságát. A gépek orsókat, huzalvágókat, automatikus rakományt és kirakodást, valamint mechanikus karokat használnak, hogy a tekercseket az akkumulátorrotorokhoz vagy statorokhoz szállítsák egy bevált konfigurációban, hogy megbízható forgó mágneses mezőt hozzanak létre.
Repülőgép -ipari cégek, amelyek motorokat igényelnek a szárnyakhoz és a fedélzeti mechanikai műveletekhez, például a repülőgépek leengedése és emelése
Autóvállalatok, amelyek motorokat igényelnek az elektromos járművekhez és a hibrid elektromos járművekhez
A fogyasztói készülékek gyártói mosogatógépekben, mosógépekben és szárítókban történő felhasználásra
A BLDC motoros tekercses gépek előnyei jelentősek. Az elsődleges előnye az automatizálás: az elektromos motorgyártók csökkenthetik az elektromos motorok tekercsek szélének tekercséhez szükséges munkát.
A BLDC gépek szintén pontosabbak. Az eszközök a tekercseket a kiszámítható toleranciákra csomagolják, biztosítva, hogy azok a specifikáción belül maradjanak.
Végül, a BLDC kanyargós gépek lehetővé teszik a nagyobb mennyiségű termelést. A gyártók hatalmas mennyiségű motorokat állíthatnak elő, amelyekre különféle alkalmazásokhoz szükségesek.
A BLDC motoros kanyargórép fontos szerkezeteiről és alkatrészeinek áttekintése.
A BLDC motoros tekercses gépek több alkatrészt tartalmaznak, amelyek lehetővé teszik a funkciójuk végrehajtásának. A keret a teljes eszközt támogató külső alváz. Szinte mindig merev fémből készül, biztosítja a stabilitást a működés közben.
Az állórész tekercselőállomás olyan eszköz, amely a huzaltekercseket a motor rögzített részére csomagolja, az úgynevezett állórésznek. Általában több alkomponent tartalmaz, beleértve a huzal orsótartót, a megfelelő lerakódás és a nagy teljesítményű tekercselő fej biztosítása érdekében feszítő mechanizmust.
A rotoros kanyargós állomás felelős a tekercsek kanyarodásáért a motor mozgó részére. Csatlakozik a huzal -adagoló rendszerhez: az orsótartók gyűjteménye, a feszültségvezérlő mechanizmusok és a huzalvezetők, amelyek lehetővé teszik a motoros egységek folyamatos alkalmazását. A huzalvágók és a végtagok levágják a huzalt, miután a gép a kívánt számú tekercset szállítja a motorba.
Számos egység további extrákkal is rendelkezik, amelyek hatékonyabbak vagy alkalmasabbak az intenzív termelési alkalmazásokhoz. Például néhány modellnek vannak vezérlőpanelei, amelyek lehetővé teszik a technikusok számára, hogy paramétereket állítsanak be, amelyek szabályozzák a tekercselés sebességét és feszültségét. Sokan vannak sürgősségi biztonsági funkciókkal, például stop gombokkal és huzalőrökkel, hogy biztonságban tartsák a munkavállalókat. A szoftvervezérlés néhány gépen is lehetőség, lehetővé téve a gyártóknak a tekercselési minták és a vezetékkonfigurációk közötti váltást.
Míg a BLDC tekercselőgépek hasonló alkatrészeket tartalmaznak, a rotor konfigurációi az általuk előállított motor típusától függően különböznek.

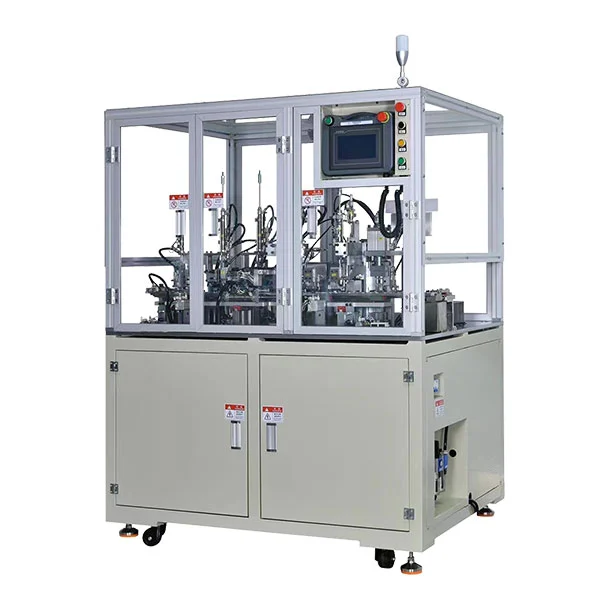

Belső rotor BLDC kanyargós gépek
Belső rotor BLDC kanyargós gépek helyezzék el a rotorot az állórész belsejébe. A gépek ezután a huzalt a belső forgórészek körül szélesítik.
Külső rotor BLDC kanyargós gépek
Külső rotor BLDC kanyargós gépek A széltekercs egy forgórész körül az állórészen kívül. Ezeknek a gépeknek a többsége olyan forgó alkatrészekkel rendelkezik, amelyek nagy sebességgel segítik a szél tekercseit a külső szerkezet körül.
Axiális fluxus BLDC motoros tekercselőgép
Axiális fluxus BLDC motoros tekercses gépek olyan motorokat hoznak létre, ahol a forgási tengely párhuzamos a mágneses fluxus irányával. Ezeknek a motoroknak egy speciális tekercselési folyamatra van szükségük, amely lineáris mozgást használ.
Sugárirányú fluxus BLDC motoros kanyargórép
A Radial Flux BLDC kanyargós gép motorokat hoz létre, ahol a kapott motor mágneses fluxusa az eszköz közepétől a külső szélekig terjed. Ehhez az átfedések elkerülése érdekében kanyargós gépekre van szükség, amelyek frakcionált rés-koncentrált tekercsek tekercseket csomagolnak a motorfogak körül.
Hogyan a Rotor BLDC motorKanyargós gép

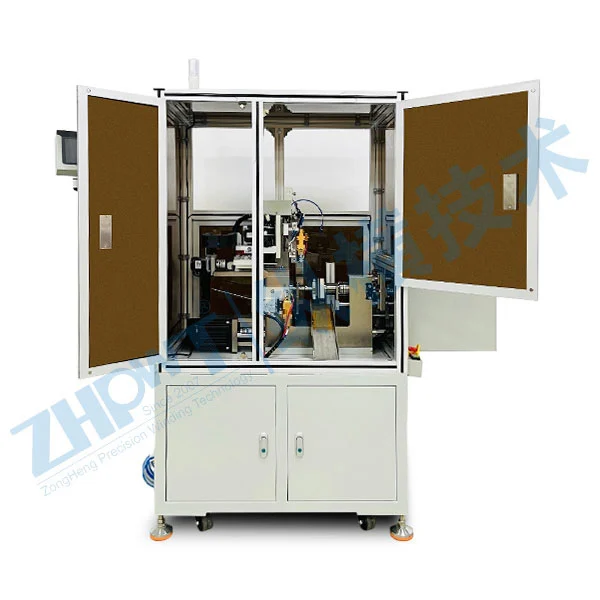

Egy másik variáció az üreges Rotor BLDC motoros tekercselő. Ezek a gépek szélnövekedési tekercsek, amelyek illeszkednek az üreges stílusú motorokba. Számos terv egyszerűen csak a huzalt előzetesen behelyezi a motor testébe történő későbbi beillesztéshez.
Bevezetés a BLDC motoros kanyargós gép működési elvehöz
A BLDC motoros tekercses gépek lényege magában foglalja a fémtekercsek sorozatának kissé kihívást jelentő folyamatának automatizálását egy kefe nélküli elektromos motoros állórészre vagy forgórészre. A cél a gyártás korszerűsítése és a munkaerő csökkentése az építkezés során. A kanyargós gépeknek hatékonyan és következetesen kell működniük a gyártó előírásainak teljesítéséhez.
1. lépés: Beállítás
A motoros tekercselési folyamat azzal kezdődik, hogy egy technikus beállítja vagy kalibrálja a gépet szoftver vagy interfészpanel segítségével. Ez az egyedi ütés a szükséges paraméterekben, például a tekercsek száma, a kanyargós program és a sebesség.
2. lépés: Tekercselés
A következő lépés a huzal feltárása. A legtöbb gép ezt egy orsótól végzi, és görgők sorozatát használja a fém mozgásának kiegyenlítéséhez és irányításához. A gépeknek feszítő eszközök is vannak beépítve. Ezek megakadályozzák, hogy a huzal elmozduljon a célgátlótól vagy az állórortól vagy az állórortól, és egyenletes és egyenes tekercseket tart, biztosítva a nem lumpás mágneses mezőt a kész motoron.
3. lépés: A kanyargós fej mozog
Az utolsó lépés a kanyargós fej mozgása. Ennek a fejnek a alakja és sebessége a kefe nélküli DC motor rotor típusától függően különbözik. Általában a fej egy robusztus kar, amely a huzalt a megfelelő helyzetbe vezeti, előre kalibrált mozgással.
